Hva er tegnetråd og hvordan trådtrekkemaskiner fungerer

Hva er tegnetråd?

Å trekke wire er prosessen med å redusere en metallstang eller wire til en mindre diameter ved å trekke den gjennom en serie med koniske dyser under spenning. Resultatet er en wire med strammere dimensjonstoleranser, forbedret overflatefinish og forbedrede mekaniske egenskaper sammenlignet med den originale stangen. Denne kaldbearbeidingsprosessen er grunnleggende for produksjon av elektrisk kobbertråd, stålkabel, aluminiumsledere, rustfrie stålfjærer og utallige andre produkter som brukes på tvers av bygg-, bil-, elektronikk- og telekommunikasjonsindustrien.

Rent praktisk kan en stålstang med 6,5 mm diameter trekkes ned til 0,10 mm gjennom påfølgende passeringer, og oppnå en total arealreduksjon på over 99 %. Prosessen fungerer fordi metall er formbart - det deformeres plastisk uten å sprekke når det trekkes gjennom en dyse i en kontrollert vinkel og hastighet.

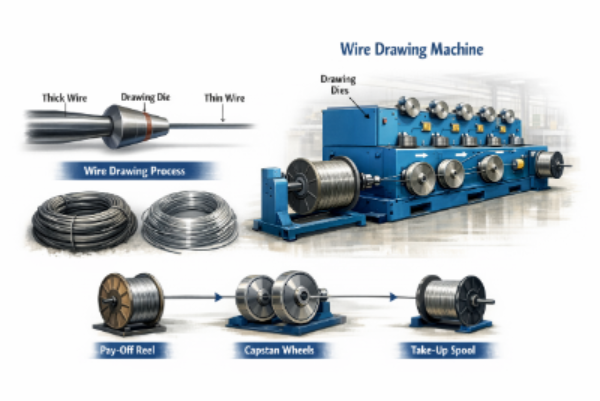

Hvordan trådtegningsprosessen fungerer trinn for trinn

Trådtrekkingsprosessen følger en veldefinert sekvens som forvandler rå stangmateriale til ferdig wire med presise spesifikasjoner:

1. Klargjøring av stang: Den innkommende stangen (vanligvis 5,5–13 mm) rengjøres ved syrebeising eller mekanisk avkalking for å fjerne møllebelegg og oksider som ville skade matrisene.
2. Peker: Den ene enden av stangen er konisk (spiss) slik at den kan tres gjennom den første dysen og gripes av trekkblokken.
3. Smøring: Tråden går gjennom en smøremiddelboks (tørt såpepulver, oljeemulsjon eller vått smøremiddel) for å redusere friksjon og slitasje på dyse.
4. Die tegning: Tråden trekkes gjennom en herdet dyse – typisk wolframkarbid for tunge størrelser og polykrystallinsk diamant (PCD) for fin tråd – reduserer tverrsnittsarealet med 10–30 % per pass.
5. Mellomgløding (hvis nødvendig): Etter betydelig kaldt arbeid myknes tråden i en ovn (600–900°C for stål) for å gjenopprette duktiliteten før videre trekking.
6. Spoling: Ferdig wire vikles på spoler eller spoler med kontrollert spenning for forsendelse eller nedstrøms prosessering.

Hver dysepass herder metallet, og øker strekkfastheten. Høykarbonståltråd trukket til 2 mm kan for eksempel nå strekkstyrker på 1800–2200 MPa — langt høyere enn 600–900 MPa til den originale varmvalsede stangen.

Hva er en trådtrekkemaskin?

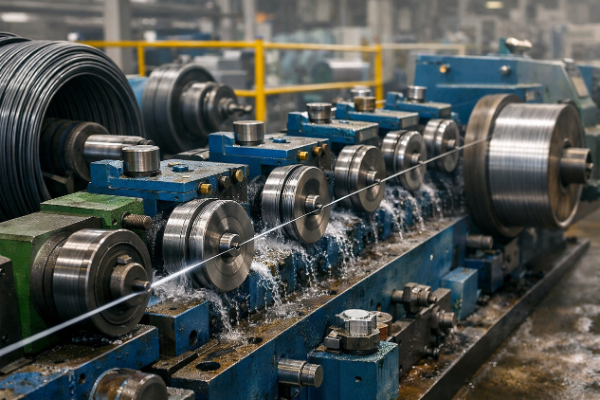

En trådtrekkemaskin er industrielt utstyr som mekaniserer og automatiserer tegneprosessen, og trekker tråd gjennom en eller flere dyser med kontrollerte hastigheter ved hjelp av motoriserte kapstaner eller trekkblokker. Moderne maskiner spenner fra okseblokker med én stans som brukes til tunge stangsammenbrudd til 25-dys kontinuerlige trekkmaskiner for fintråd som er i stand til å produsere tråd tynnere enn et menneskehår ved hastigheter over 3000 m/min.

Trådtrekkemaskiner er kategorisert etter materiale (stål, kobber, aluminium), tråddiameterområde, antall trekkpass (dyser) og drivkonfigurasjon. Å velge riktig maskintype bestemmer direkte produktivitet, ledningskvalitet og energiforbruk.

Hovedtyper av trådtrekkemaskiner

Ulike applikasjoner krever forskjellige maskinkonfigurasjoner. Tabellen nedenfor oppsummerer de vanligste typene:

Tørre kontra våte tegnemaskiner

Smøremetoden deler maskiner i to hovedfamilier. Tørre tegnemaskiner bruk pulveriserte smøremidler (såpe, kalk, boraks) og er standard for ståltråd ned til ca 0,5 mm. Våttrekkemaskiner Senk både dysene og capstanene i en olje-vann-emulsjon, noe som muliggjør fin og ultrafin trådtrekking ved svært høye hastigheter med overlegen kjøling og levetid for dyse.

Nøkkelkomponenter i en trådtrekkemaskin

Å forstå maskinens anatomi hjelper operatører med å feilsøke problemer og optimalisere ytelsen:

• Tegning terning: Kjerneverktøyet - en spiss (wolframkarbid eller PCD-diamant) montert i et stålhus. Dysgeometri (tilnærmingsvinkel typisk 6–15°, lagerlengde) bestemmer deformasjonskvaliteten og matrisens levetid.
• Tegning capstan/blokk: En roterende trommel som påfører spenning for å trekke ledningen gjennom dysen. Diameter og overflatefinish påvirker trådinnpakning og glidning.
• Utbetalingsstativ: Holder og kontrollerer matespolen, og opprettholder riktig ryggspenning for å forhindre at spolen kollapser eller at ledningen knekker ved innkjøring.
• Smøresystem: Dysebokser for tørre maskiner eller en resirkulerende emulsjonstank med filtrering for våte maskiner. Forurenset smøremiddel forårsaker overflatedefekter og brukket ledning.
• Take-up/spooler: Vikler den ferdige tråden på spoler eller spoler med kontrollert spenning. Presisjons-traversering sikrer jevn lagvikling.
• Drivsystem: AC-frekvensomformere (VFDs) tillater presis hastighetskontroll og hastighetssynkronisering på tvers av flere tegneblokker, noe som er avgjørende for å unngå brudd i ledningen.
• Kjølesystem: Vannkjølte kapstaner eller dyseholdere sprer varme generert av deformasjon og friksjon, og beskytter wireegenskaper og dysegeometri.

Wire Drawing Die Design og Arealreduksjon

Dysen er det mest kritiske forbruksmaterialet i trådtrekking. Dens geometri kontrollerer deformasjonseffektivitet, overflatekvalitet og trådmekaniske egenskaper.

Die Zones

En standard tegneform har fire distinkte soner:

• Inngang/klokkesone: Fører ledningen inn i dysen uten skarp kontakt.
• Innflyging/reduksjonssone: Den vinklede overflaten (typisk 2α = 12–24° total inkludert vinkel for stål) der faktisk diameterreduksjon oppstår.
• Lager/landsone: En kort parallell seksjon som dimensjonerer ledningen til endelig diameter og forbedrer rundheten. Typisk lengde er 25–35 % av utgangsdiameteren.
• Ut-/ryggavlastningssone: Forhindrer riper i tråden ved utgang og letter fjerning av smørefilm.

Arealreduksjon per pass

Arealreduksjon (r) beregnes som: r = (A₀ − A₁) / A₀ × 100 % , hvor A0 er inngangstverrsnittet og A1 er utgangstverrsnittet. Typiske verdier er:

• Mykt kobber og aluminium: 20–35 % per pass
• Lavkarbonstål: 15–25 % per pass
• Høykarbon eller rustfritt stål: 10–18 % per pass
• Ultrafin tråd (edle metaller): 5–12 % per pass

Overdreven reduksjon per passering øker risikoen for defekter i midten og ledningsbrudd, spesielt i materialer med høyt karbon.

Trådtrekkmaskinhastighet og produksjonseffekt

Maskinhastighet er en av de viktigste parameterne som påvirker både produktivitet og ledningskvalitet. Tegningshastigheten varierer enormt avhengig av materiale og trådstørrelse:

Høyhastighetsmaskiner krever proporsjonalt avansert smøring, kjøling og dysematerialer for å opprettholde jevn kvalitet. Å øke hastigheten med bare 20 % uten tilstrekkelig kjøling kan øke formtemperaturen med 80–120 °C , raskt akselererende slitasje.

Vanlige trådtrekksfeil og hvordan du kan forhindre dem

Selv godt vedlikeholdte maskiner kan produsere defekt ledning hvis prosessparametere avviker. Gjenkjenning av feil fører til raskere korrigerende handlinger:

• Trådbrudd: Oftest forårsaket av overdreven reduksjon per pass, slitte eller feil dimensjonerte dyser, overflatesømmer i innkommende stang eller utilstrekkelig smøring. Bruddrate over 1 brudd per tonn signaliserer et systemisk problem.
• Diametervariasjon (ovalitet): Resultater fra slitt dyselagersone, ujevn kappespenning eller vibrasjon. Kobbermagnettråd med ovalitet over 0,5 % forårsaker isolasjonsfeil i motorer.
• Overflateriper og sømmer: Forårsaket av hakk, forurenset smøremiddel eller rusk i dyseboksen. Kritisk for rustfritt stål og tråd av medisinsk kvalitet.
• Senterutbrudd (Chevron sprekker): Innvendige brudd usynlige på overflaten, forårsaket av høye dysevinkler kombinert med lav reduksjon. Spesielt farlig i forspent betongtråd.
• Restspenningssprekker: Overdreven kaldt arbeid uten mellomgløding skaper høye indre spenninger som forårsaker forsinket sprekkdannelse i spoler etter trekking.

Materialer som vanligvis behandles av trådtrekkemaskiner

Trådtrekkemaskiner behandler et bredt spekter av metaller, hver med forskjellige utfordringer:

• Lavkarbonstål (≤0,10 % C): Brukes til spiker, netting, piggtråd og generell ingeniørkunst. Høy duktilitet tillater store reduksjoner per passering.
• Høykarbonstål (0,60–0,95 % C): Brukes til fjærwire, dekkvulst, PC-tråd og tau. Krever tett kontroll av patentering (varmebehandling) før tegning for å oppnå nødvendig mikrostruktur.
• Rustfritt stål: Arbeidsherder veldig raskt; krever hyppig gløding og spesialiserte smøremidler (klorerte oljer eller oksalatbelegg).
• Kobber og kobberlegeringer: Det høyeste volum ikke-jernholdig trukket wire globalt. Mykt kobber krever ingen interpass-gløding for moderate reduksjoner, men må glødes for å opprettholde ledningsevnen for elektriske kvaliteter.
• Aluminium og aluminiumslegeringer: Tegnet for luftledninger (AAC, AAAC, ACSR-ledere) og bygningsledning. Lav styrke krever mildere formvinkler og nøye strekkkontroll.
• Wolfram og molybden: Tegnet for lampefilamenter og høytemperaturapplikasjoner; krever forhøyet temperaturtrekking og diamantdyser.

Velge en trådtrekkemaskin: Nøkkelfaktorer å evaluere

Å kjøpe eller spesifisere en trådtrekkemaskin innebærer mer enn å matche diameterområdet. Vurder disse parameterne nøye før du forplikter deg:

• Maksimal trekkkraft (kN): Må overstige flytegrensen til trådtverrsnittet ved første dyseutgang. Underdimensjonerte maskiner bryter ledningen eller stopper under belastning.
• Antall tegningspass: Flere passeringer tillater finere sluttdiameter og bedre fordeling av arbeid per dyse, men øker maskinens fotavtrykk og kapitalkostnad.
• Drive type og kontroll: VFD-kontrollerte frekvensomformere gir jevn hastighetsramping og synkronisering. Eldre slip-clutch-systemer er utsatt for spenningstopper som bryter finwire.
• Kjølekapasitet: Kontroller at kapstankjøling og smøremiddelkjøling kan holde temperaturene innenfor grensene ved maksimal produksjonshastighet.
• Byttetid: På en multi-dysemaskin som produserer 3 mm ståltråd ved 10 m/s, representerer en 10-minutters dysebytte omtrentlig 6000 m tapt produksjon . Hurtigskifteholdere reduserer nedetiden betydelig.
• Automatisering og overvåking: Moderne maskiner har laserdiametermålere, spenningssensorer og PLS-kontroller som oppdager brudd og parameterdrift i sanntid, noe som reduserer skraphastigheten med 15–30 % sammenlignet med manuelt overvåkede maskiner.

Trådtrekking kontra andre metallformingsprosesser

Trådtegning forveksles noen ganger med relaterte prosesser. Å forstå forskjellene tydeliggjør når hver metode gjelder:

• Trådtrekking vs. ekstrudering: Ved ekstrudering blir metall presset gjennom en dyse; i tegning trekkes det. Tegning gir bedre dimensjonsnøyaktighet og arbeidsherding; ekstrudering er foretrukket for ikke-duktile legeringer og hule profiler.
• Trådtrekking vs. rulling: Rolling bruker kompresjon mellom ruller, egnet for flate produkter og store stenger. Tegning er å foretrekke for rund wire under ca. 8 mm hvor dysebegrensning sikrer presis rundhet.
• Trådtrekking vs. swaging: Swaging bruker radielle hammerslag for å redusere diameteren, foretrukket for koniske produkter eller materialer som er følsomme for strekkspenninger under dysetrekking.

For å produsere lange trådlengder med tett diametertoleranse (±0,005 mm oppnåelig på fint kobber), trådtrekking gjennom progressive dyser er fortsatt den mest effektive og kostnadseffektive kaldformingsmetoden som er tilgjengelig.
