Trådtrekkemaskiner forklart: Hvordan de fungerer, hvilke typer finnes, og hvordan velge den rette

Hva en trådtrekkemaskin gjør - og hvorfor den betyr noe

En trådtrekkemaskin reduserer diameteren på metallstang eller tråd ved å trekke den gjennom en serie med gradvis mindre dyser under spenning. Utgangen er tråd med presis diameter, forbedrede mekaniske egenskaper og en jevnere overflatefinish - kvaliteter som ikke kan oppnås pålitelig gjennom rulling eller ekstrudering alene.

Trådtrekking er den grunnleggende prosessen bak praktisk talt alle trådprodukter i moderne produksjon – fra elektriske ledere og bilkabler til fjærstål, kirurgiske suturer og pianotråd. En maskin som starter med 5,5 mm stålstang kan redusere den til 0,1 mm eller finere gjennom påfølgende trekkpasninger, som hver fjerner en kontrollert prosentogel av tverrsnittsarealet.

Velge rett trådtrekkemaskin – enten det gjelder kobber, aluminium, stål eller spesiallegeringer – avhenger av å forstå prosessmekanikken, maskinkonfigurasjonene, formdesignen, smørekravene og de endelige trådspesifikasjonene som applikasjonen din krever. Denne veiledningen dekker hvert av disse områdene med spesifisiteten som trengs for å ta en informert utstyrsbeslutning.

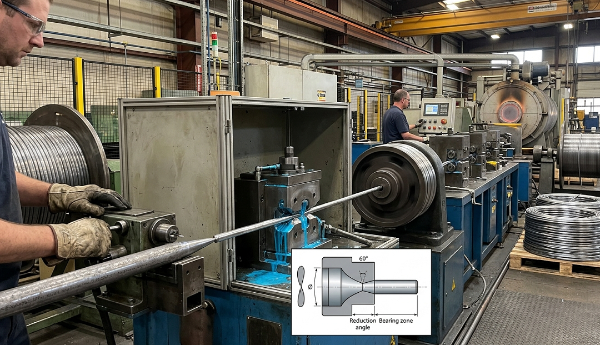

Trådtegningsprosessen: trinn for trinn

Tegneprosessen følger en konsistent mekanisk logikk uavhengig av materialet som tegnes. Å forstå hvert trinn hjelper til med å diagnostisere problemer og optimalisere utskriftskvaliteten.

1. Peker: Den fremre enden av stangen er avsmalnet - enten ved smyging, rulling eller sliping - slik at den kan tres gjennom dyseåpningen og gripes av trekkkapstanen eller blokken.
2. Die oppføring: Den spisse ledningen går inn i dysens bjelle (inngangskjeglen), som leder den inn i tilnærmingsvinkelen der deformasjonen begynner.
3. Reduksjonssone: Tråden komprimeres radialt når den passerer gjennom dysens lagersone. Tverrsnittsarealet avtar mens lengden øker proporsjonalt. Reduksjoner per pass varierer vanligvis fra 15 % til 25 % for stål og opp til 30 % til 35 % for mykere metaller som kobber og aluminium .
4. Lagersone: En kort sylindrisk seksjon som kontrollerer endelig diameter og overflatefinish.
5. Ryggavlastning: En liten avsmalning ved dyseutgangen som hindrer ledningen i å binde seg når den går.
6. Vikling: Den trukne tråden spoler seg opp på en kapstan eller spole for neste pass eller sluttpakking.

Hver passasje gjennom en dyse arbeidsherder ledningen på grunn av plastisk deformasjon. For materialer som høykarbonstål og rustfritt kan det være nødvendig med mellomgløding (mykning gjennom varmebehandling) etter flere omganger for å gjenopprette duktiliteten før tegningen kan fortsette. Kobber og aluminium tillater vanligvis flere reduksjoner før gløding er nødvendig.

Hovedtyper av trådtrekkemaskiner

Trådtrekkemaskiner kategoriseres primært etter antall tegneblokker (enkelt versus multipass), arrangementet av disse blokkene og typen materiale og trådmåler som behandles. Hver konfigurasjon passer til et annet produksjonsscenario.

Enkeltblokk-tegnemaskiner

Den enkleste konfigurasjonen: en terning, en kapstan. Stangen passerer gjennom en enkelt dyse og vikles opp på en roterende trommel. Enkelblokkmaskiner brukes til tung tråd- og stangtrekking – vanligvis reduserer stangen fra 5–12 mm ned til 2–4 mm i et enkelt trekk. De er vanlige som det første trinnet i en tegnelinje med flere maskiner og brukes også til spesialapplikasjoner der det er behov for hyppige formskift.

Trekkhastigheter for enkeltblokkmaskiner som arbeider med tung stang er typisk 1 til 5 meter per sekund . Fordelen er mekanisk enkelhet og enkelt oppsett; begrensningen er at det kun oppnås én reduksjon per maskinpassering.

Multi-Pass (kontinuerlig) tegnemaskiner

Multi-pass maskiner trer wire gjennom en serie dyser og capstaner i en enkelt kontinuerlig passering. Hver kapstan roterer raskere enn den forrige for å kompensere for ledningens økte hastighet og lengde etter hver reduksjon. Disse maskinene er arbeidshestene til trådtrekking - en enkelt 12-matrismaskin kan ta 5,5 mm stang og trekke den ned til under 1 mm uten å stoppe.

Moderne multi-pass maskiner for fin kobbertråd kan oppnå utgangshastigheter som overskrider 30 meter per sekund , med noen høyhastighets finwire maskiner som når 40–50 m/s . Antall dyser i maskinen varierer vanligvis fra 6 til 25 avhengig av den endelige måleren og materialet.

Våte tegnemaskiner

I våttrekkemaskiner er dysene og kapstanene helt nedsenket i en flytende smøremiddel-kjølevæskeløsning. Dette er standardkonfigurasjonen for fin og ultrafin trådtrekking - diametre under ca. 0,5 mm - der varmen som genereres ved høye trekkehastigheter ellers ville skade ledningen eller formene. Våtmaskiner er dominerende i produksjonen av magnettråd, telekommunikasjonstråd og fin rustfri ståltråd.

Tørre tegnemaskiner

Tørre tegnemaskiner bruker pulveriserte eller pastasmøremidler i stedet for flytende bad. De brukes til middels til grov tråd , spesielt ståltråd i området 0,5–5 mm, der tørre smøremidler som natrium- eller kalsiumstearat gir tilstrekkelig smøring uten komplikasjoner av et væskesystem. Ståldekksnor og fjærtråd produseres vanligvis på tørt trekkeutstyr.

Rettlinjet tegnemaskiner

I en rettlinjet maskin går ledningen horisontalt gjennom dysene uten å pakkes rundt mellomliggende kapstaner. Dette eliminerer bøyespenningen som introduseres ved vikling rundt en trommel, noe som gjør maskiner med rett linje foretrukket for harde, sprø eller høyverdige materialer - som wolfram, molybden, titantråd og sveiseelektrodetråd - der bøyetrøtthet under trekking ville forårsake brudd.

Trådtrekkmaskinspesifikasjoner sammenlignet etter applikasjon

Dies: Komponenten som definerer ledningskvalitet

Tegnematrisen er hjertet i prosessen. Dysgeometri, materiale og overflatefinish bestemmer direkte tråddiametertoleranse, overflatekvalitet og matrisens levetid. En dårlig spesifisert eller slitt dyse produserer wire som er utenfor toleranse, grov eller utsatt for brudd.

Die materialer

• Wolframkarbid: Standard stansemateriale for de fleste stål- og medium-wire-applikasjoner. Utmerket slitestyrke, kostnadseffektiv, tilgjengelig i et bredt spekter av kvaliteter. Typisk levetid for tegning av karbonståltråd: 200–500 kg wire per dyse avhengig av trådhardhet og reduksjon.
• Polykrystallinsk diamant (PCD): Brukes til fin og ultrafin trådtrekking av kobber og edle metaller. Dramatisk lengre levetid enn karbid - ofte 10–50× lengre — rettferdiggjør de betydelig høyere kostnadene for høyvolums fintrådproduksjon.
• Naturlig diamant: Fortsatt brukt for de fineste trådmålene under ca. 0,05 mm, hvor den krystallografiske perfeksjonen til naturlig diamant gir overflatefinish og dimensjonstoleranser som syntetiske alternativer ikke kan matche.
• Keramikk: Brukes i spesifikke applikasjoner som å trekke i rustfritt stål eller titan hvor kjemisk reaktivitet mellom wire og karbid vil forårsake akselerert slitasje.

Die vinkel og reduksjonsplan

Dysens tilnærmingshalvvinkel - vinkelen mellom dyseaksen og den koniske reduksjonssonen - varierer vanligvis fra 6° til 12° for de fleste applikasjoner. En mindre vinkel reduserer trekkkraft og dyseslitasje, men øker kontaktlengden og friksjonen. En større vinkel forkorter kontakten, men øker overflødig deformasjon, noe som øker trådtemperaturen og herdehastigheten. Den optimale vinkelen for et gitt materiale og reduksjon bestemmes empirisk og er en nøye holdt parameter i kommersielle trådtrekkingsoperasjoner.

Reduksjonsplanen – hvor mye arealreduksjon som er tildelt hver dyse i en flerpass-maskin – må balanseres slik at ingen enkelt dyse blir overbelastet mens maskinen opererer med maksimal gjennomstrømning. Typiske arealreduksjoner per passering er 17–22 % for stål and 20–30 % for kobber . Ved å skyve over disse tersklene øker frekvensen av trådbrudd og slitasjen eksponentielt.

Smøring: Kritisk for maskinytelse og ledningskvalitet

Smøring i trådtrekking har tre funksjoner: redusere friksjonen mellom tråden og dysen, fjerne varme generert av deformasjon og friksjon, og forhindre sveising eller gnaging mellom trådoverflaten og dysematerialet. Å få feil smøring er den vanligste årsaken til for tidlig stansesvikt, for store wirebrudd og dårlig overflatekvalitet.

• Tørre smøremidler (såpepulver): Natriumstearat og kalsiumstearat er de vanligste tørre smøremidlene for ståltrådtrekking. Tråden er forhåndsbelagt med et kalk- eller boraksbærerlag som reagerer med såpen for å danne en sinksåpefilm ved dysens grensesnitt. Effektiv for stangbrudd og middels wire, men ikke egnet for fin wire.
• Våte smøremidler (emulsjoner og rene oljer): Vannbaserte emulsjoner som inneholder syntetiske smøremiddeltilsetninger er standard for våttrekkemaskiner. Konsentrasjonen opprettholdes vanligvis mellom 3 % og 10 % i volum , med pH kontrollert mellom 8,5 og 9,5 for å forhindre bakterievekst og korrosjon. Pene oljer (ikke-emulgerte) brukes til spesifikke bruksområder for rustfritt og spesiallegering.
• Metalliske belegg: For svært høykarbonstål (dekksnor, PC-tråd) er stangen belagt med messing eller sink ved galvanisering eller varmdypningspatentering før tegning. Disse metalliske beleggene fungerer som faste smøremiddelbærere og forbrukes under trekking, og avsetter en tynn smørefilm ved dysens grensesnitt.

Nøkkelfaktorer når du velger en trådtrekkemaskin

Å kjøpe eller spesifisere en trådtrekkmaskin krever at flere tekniske parametere samsvarer med dine produksjonskrav. Dette er faktorene som har størst innvirkning på utskriftskvalitet, driftskostnader og avkastning på investeringen:

Materiale og trådmåleområde

Definer inngangs- og utgangsdiameterområdet ditt før du evaluerer en maskin. En maskin som er optimalisert for kobbertrådtrekking er ikke egnet for sammenbrudd av stålstang, og omvendt. Hvis produktutvalget ditt spenner over et bredt vindu - for eksempel 5 mm ned til 0,3 mm - vil du sannsynligvis trenge to maskiner i serie i stedet for en enkelt enhet.

Motorkraft og trekkkraft

Trekkkraften er proporsjonal med ledningens tverrsnittsareal, materialets flytegrense og den totale arealreduksjonen per passering. Underdimensjonert motorkraft resulterer i stoppet trekk og for store ledningsbrudd; overdimensjonering sløser med kapital og energi. For mellomstore ståltrådsmaskiner som behandler 1–3 mm wire, varierer installert motoreffekt vanligvis fra 15 kW til 75 kW per tegneblokk avhengig av antall passeringer og tegnehastighet.

Hastighetskontroll og synkronisering

I multi-pass maskiner må hastigheten til hver kapstan synkroniseres nøyaktig for å opprettholde korrekt bakspenning mellom pasninger. Moderne maskiner bruker frekvensomformere (VFDs) med lukket sløyfe spenningskontroll på hver blokk, noe som tillater automatisk justering til variasjoner i trådforlengelsen. Eldre maskiner bruker mekaniske hastighetsforhold som krever manuell innstilling når du endrer trådkvaliteter eller dyseplaner.

Inline glødeevne

For kobber- og aluminiumtrådtrekking gjenoppretter kontinuerlig inline-gløding - å føre den ferdige ledningen gjennom en kort resistiv varmesone før oppsamlingsspolen - duktiliteten uten en separat ovnglødingssyklus. Inline-gløding kan eliminere et helt separat behandlingstrinn , noe som reduserer produksjonens ledetid og energikostnaden per kilo produsert ledning betydelig. Kontroller om maskinens utgangshastighet er kompatibel med den termiske oppholdstiden som kreves for tilstrekkelig gløding av mållegeringen.

Pausedeteksjon og automatisk omstart

Trådbrudd er en uunngåelig del av tegneoperasjoner, spesielt på fintrådsmaskiner som kjører med høy hastighet. Kostnadseffekten av en pause avhenger i stor grad av hvor raskt maskinen stopper og hvor raskt operatøren kan tre og starte på nytt. Moderne maskiner inkluderer optiske eller kontaktbaserte brudddetektorer som stopper maskinen i løpet av millisekunder etter en pause, og på enkelte modeller kan den automatisk tres på nytt og startes på nytt uten operatørinnblanding. På en høyhastighets fintrådsmaskin som kjører med 40 m/s, kan en reduksjon av gjentrådetiden fra 15 minutter til 2 minutter gjenopprette hundrevis av timers produksjon årlig på en enkelt maskin.

Vanlige ledningstrekkproblemer og deres rotårsaker

Diagnostisk kunnskap om vanlige tegneproblemer reduserer nedetid og skrot. De fleste defekter spores tilbake til en av tre kilder: matrisens tilstand, smøresvikt eller materialinkonsekvens.

• Hyppige ledningsbrudd: Oftest forårsaket av overdreven reduksjon per passering, slitte eller sprukne dyser, utilstrekkelig smøring eller harde flekker i den innkommende stangen på grunn av segregering eller feilaktig valseverkspraksis. Sjekk tilstanden først, og se deretter reduksjonsplanen.
• Overflateskåring eller terningslinjer: Indikerer matrisslitasje, formoverflateforurensning eller nedbrytning av smøremiddel. Skift ut dysen og skyll smøresystemet. Scoring som ikke er adressert, vil forplante seg til nedstrøms matriser og forringe hele produktlengden.
• Diametervariasjon langs ledningen: Kan skyldes spenningssvingninger (sjekk VFD-kalibrering og kapstanoverflatetilstand), slitte lagersoner i dysene eller inkonsekvent innkommende stangdiameter.
• Overdreven varmeutvikling: Peker på utilstrekkelig smøring, for høy trekkhastighet for smøremiddelsystemets kjølekapasitet, eller reduksjon per passering som overskrider materialets termiske toleranse. Kobbertrådtemperaturen ved dyseutgangen bør generelt holde seg under 150°C for å forhindre overflateoksidasjon.
• Kveilings- eller støpeproblemer på spolet wire: Gjenværende belastning fra trekkeprosessen kan føre til at ledningen springer av spolen eller danner inkonsekvente spoler. Justering av tilbakespenningen på den siste kapstaneren eller å legge til en retterull før oppsamlingsspolen løser vanligvis dette.
