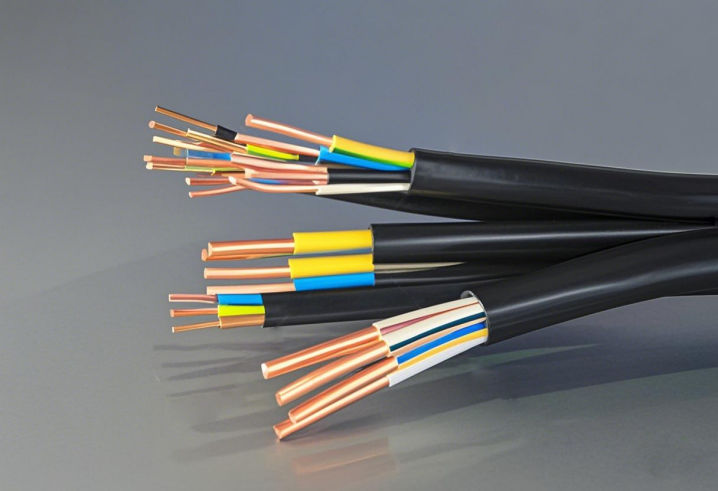

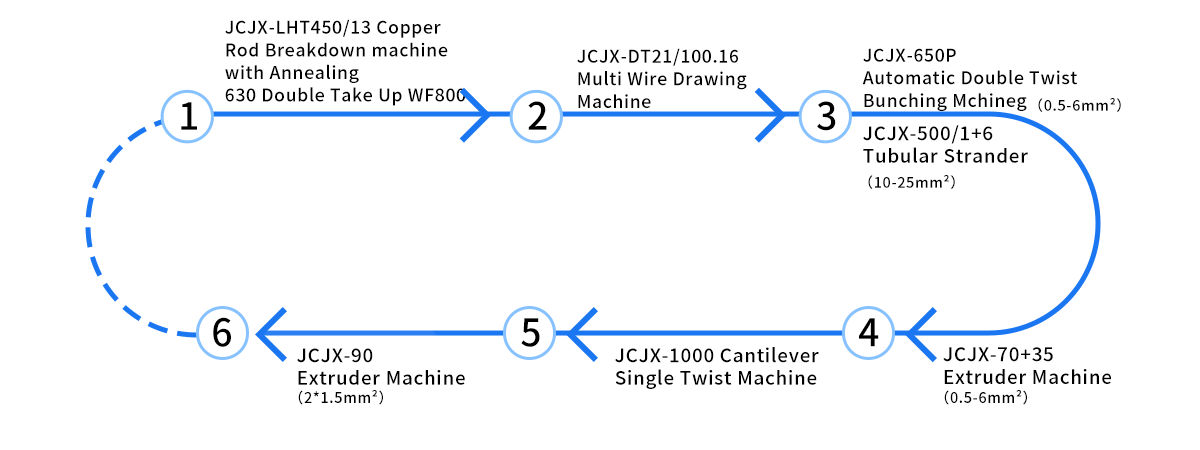

Den generelle utstyrsdesignen er som følger:
1. LHT450/13 kobberstang sammenbruddsmaskin med gløding Tegner fra 8 mm kobbertråd til 1,2–3,5 mm
2. JCJX-DT21/100.16 Multi Wire Drawing Machine Produser 0,15-0,5 mm fine ledninger

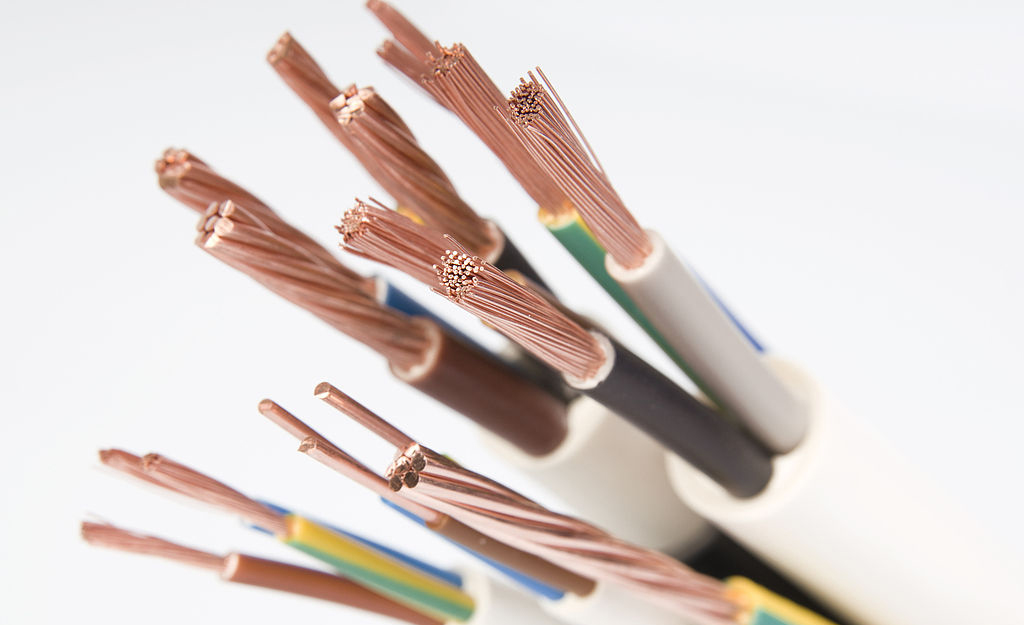

3. JCJX-650P automatisk dobbel vri-bunkemaskin Twist 19-84 ledninger for å produsere myke vridd ledere på 0,5-6 mm² kvadratmeter

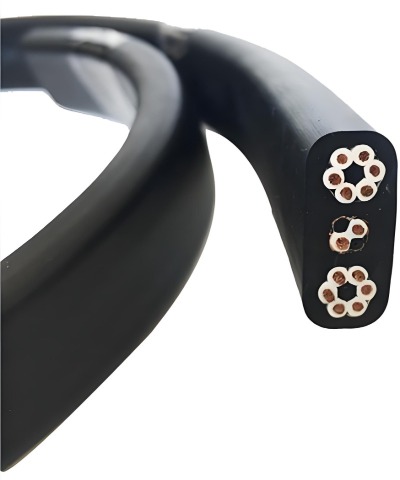

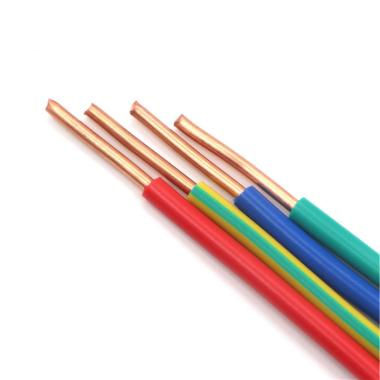

4. JCJX-70 35 ekstrudermaskin Isolasjonsekstrudering for 0,5-6 kvadratiske ledninger
5. JCJX-1000Cantilever Single Twist Machine Trådede 2-5 kjerner isolerte ledninger
6. JCJX-90 ekstrudermaskin Gi en beskyttende kappe for kabel med 2-5 kjerner og 2 * 1,5 mm2 flattråd

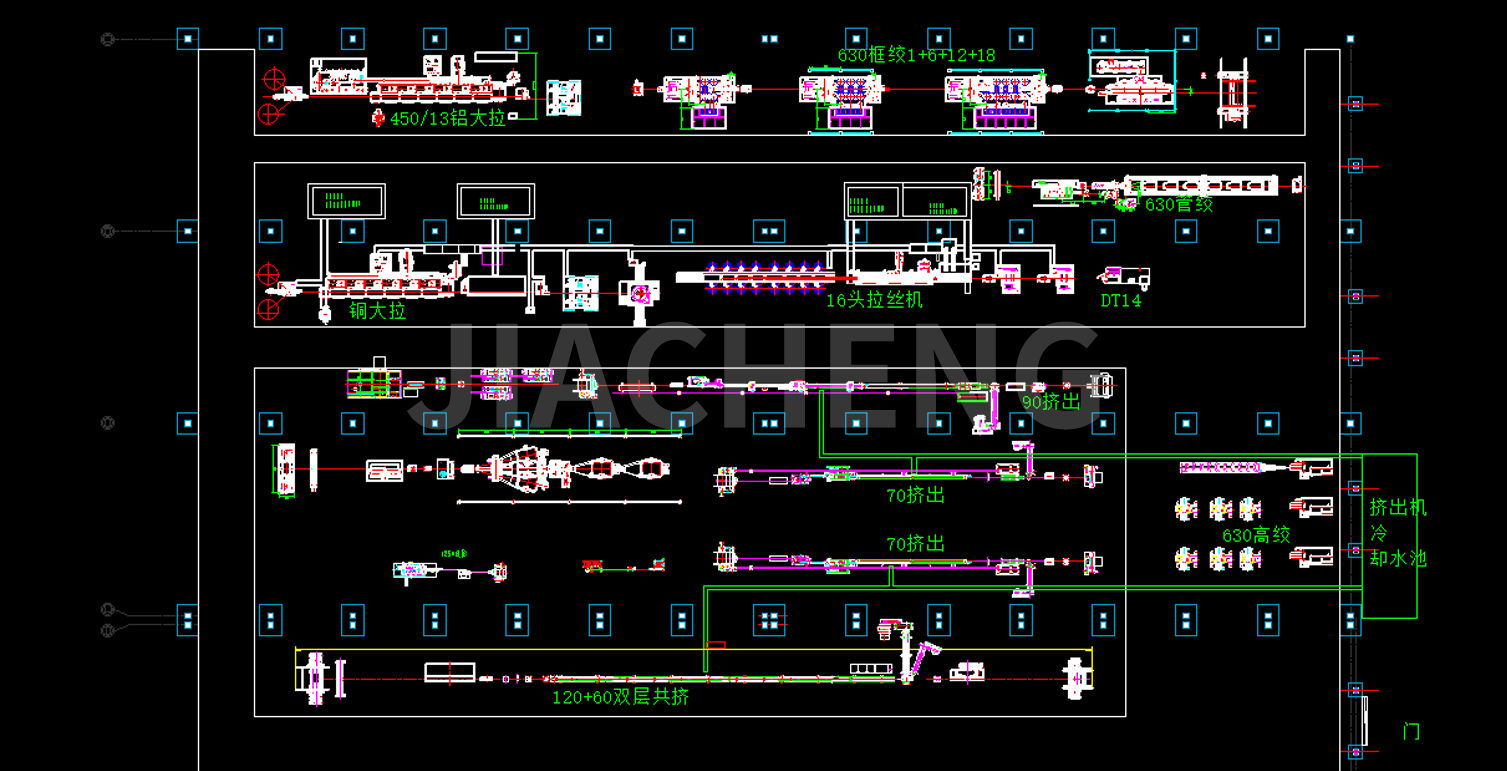

Kunde fabrikkplanleggingstegninger:

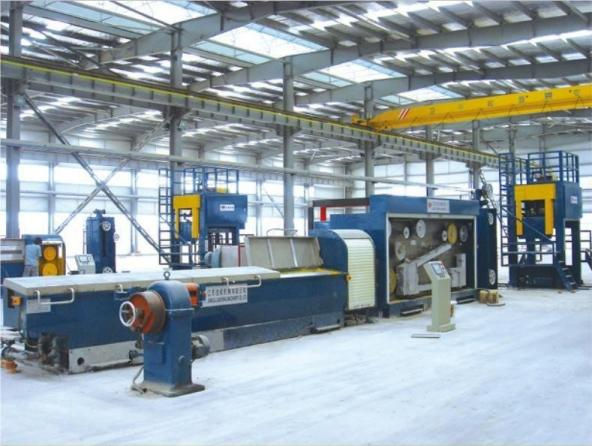

(1)LHT450/13 Kobberstang sammenbruddsmaskin med gløding
JCJX-LHT450/13 høyhastighets kobberstang sammenbrudd maskin er å trekke∮8mm vanlig kobberstang til∮1,2-3,5mm myk kobbertråd. Tegnekapstanene er ordnet i en linje som er i stand til å arbeide kontinuerlig med høy tegnehastighet. De mekaniske delene og den elektriske styringen matcher hverandre og er enkle å betjene, bytter dyser uten pause og for å skifte spoler automatisk. Denne maskinen har funksjonene enkel betjening, høy effektivitet og produkt av god kvalitet.
| Maskintype | LHT450/13 | LHT450/11 | LHT450/9 |
| Maks. innløpsdia.(mm) | φ8 | φ8 | φ8 |
| Utløpsdia.(mm) | φ1,2-4,0 | φ1,5-4,0 | φ2,1-4,0 |
| Max.Die No. | 13 | 11 | 9 |
| Maks. linjehastighet (m/s) | 25 | 22 | 20 |
| Kroppsstruktur | Strykt støp |
| Transmisjonstype | Med slipeutstyr med høy presisjon |
| Fasthastighets kapstan Dia.(mm) | Fasthastighets kapstan Dia.(mm) |
| Tegning capstan | φ450 |
| Hovedmotoreffekt (KW) | Belagt med wolfram |
| Fix speed capstan motor (KW) | 280 |
| Smøretype | 75 |
| Smøretype | Fordypning |
| Tilleggsutstyr | 1. 450T kontinuerlig annealing enhet 2. Dobbel rake-up 3. Coiler 4、WS-1000 take-up |
| Online kontinuerlig glødingsenhet |
| Maskintype | 450T | 450 TB |
| Annealing Wire Dia. (mm) | Ø1,2-3,5 | Ø1,2-4,2 |
| Glødespenning (V) | 0-60 | 0-60 |
| Glødestrøm (A) | 0-6000A (DC) | 0-5000A (AC) |
| Maks. Glødehastighet (m/s) | 25 |

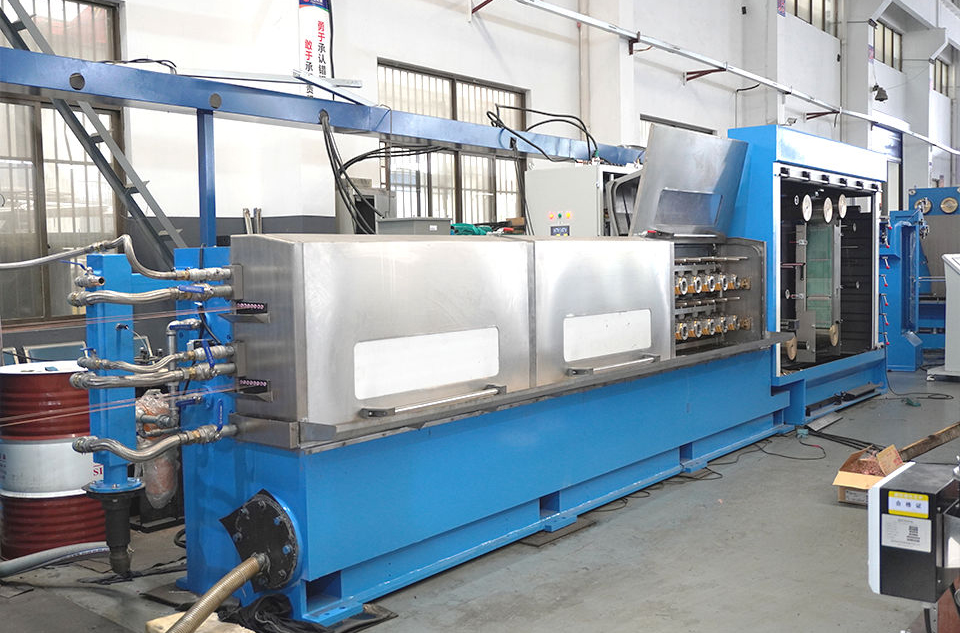

(2)JCJX-DT21/100.16 Multi Wire Drawing Machine
En av de viktigste fordelene med en flertrådstrekkmaskin er dens høye produktivitet. Ved å trekke flere ledninger samtidig, øker maskinen ytelsen betydelig sammenlignet med tradisjonelle entrådstrekkemaskiner. Multi-wire tegnemaskiner er allsidige og kan håndtere ulike typer metallstenger og trådbunter, inkludert kobber, aluminium og deres legeringer.
Utgangsdiameter: Produser 0,15-0,5 mm fine ledninger
| Maskintype | DT18/120.4 | DT24/100.16 | DT24/100.20 |
| Tegning Wire No. | 4 ledninger | 16 ledninger | 20 ledninger |
| Maks. Die nr. | 18 | 24 | 24 |
| Maks. Innløpsdia.(mm) | Ø1,85 | Ø2,6 | Ø2,6 |
| Utløpsdia.(mm) | Ø0,25- Ø0,7 | Ø0,16- Ø0,4 | Ø0,16- Ø0,4 |
| Tegning Capstan Dia.(mm) | Ø120 | Ø100 | Ø100 |
| Maks. Tegnehastighet (m/s) | 25 | 30 | 30 |

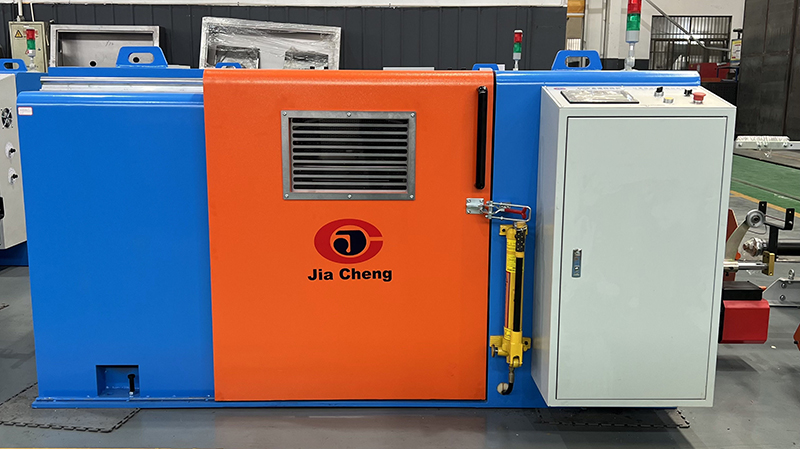

(3)JCJX-650P automatisk dobbel vri-bunkemaskin
Den er tilpasset til å vri den nakne kobbertråden, tinnbeleggstråden og lakkert wire som er mer enn 7 tråder, magnetisk brems, som bremser automatisk når ledningen bryter, spenningen vedtar magnetisk pulverclutchtype.(PLC-kontrollutgang)
| Maskintype | JCJX-650P | JCJX-800P | JCJX-1000 |
| Bruk | For bunting av 7 bare kobber, fortinnet tråd, emaljert tråd |
| Kontroll Type | PLC HMI Inverter kontroll |
| Vridningsseksjonsareal (mm2) | 0,18-6,00 | 2.5-16.00 | 8.00-20.00 |
| Kobbertråd Dia.(mm) | Φ0,18-Φ1,00 | Φ0,50-Φ1,20 | Φ0,72-Φ6,0 |
| Vridningsstigning (mm) | 11.61-99.04 | 22.51-152.32 | 22,73-173,66 |
| Vridningsretning | S eller Z |
| Ta opp spenning | Spenning Styres av magnetisk clutch |
| Maks hovedakselhastighet (r/min) | 2000 | 1200 | 800 |
| Traverserende Type | Tverr og avstand kan justeres ved å bære tverrgående |
| Lagersmøring | Tynn oljesmøring, sirkulasjonskjøling | Smørenippel med høytemperaturolje | Smørenippel med høytemperaturolje |
| Spole lasting og lossing Type | Hydraulisk type |
| Maks. Bobbin Dia. | Φ630 | Φ800 | Φ1000 |
| Autostoppenhet | Autostopp mens du når innstilt lengde, og ledningen er brutt innvendig og utvendig |
| Bremse | Magnetisk brems |
| Motoreffekt (kw) | 7.5 | 11 | 22 |
| Hovedaksel senterhøyde (mm) | 850 | 900 | 1100 |

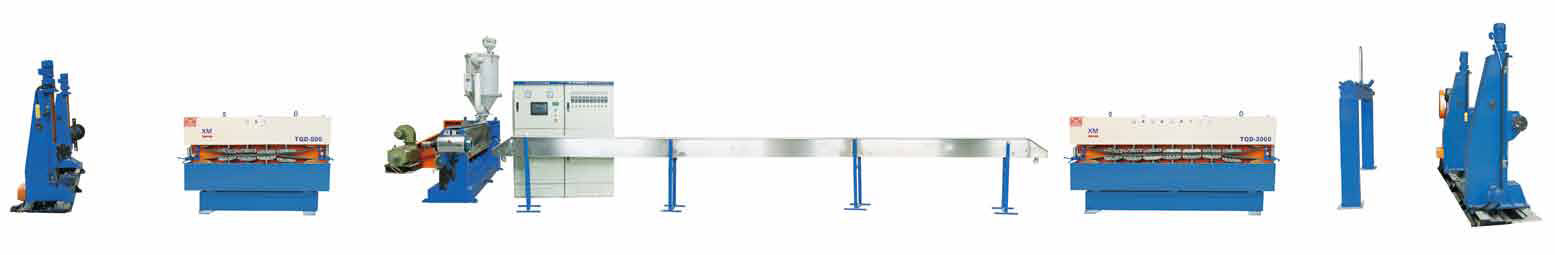

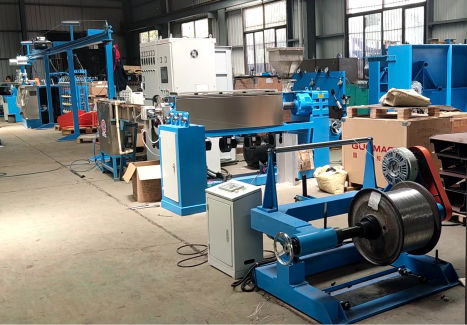

(4)JCJX-70 35 ekstrudermaskin
Nøyaktig utforming av skruen, holdbar, ikke-slim, tar ikke av krom, endre farge raskt, med høy kapasitet, høy kvalitet, konsentrisiteten til ledningen er mer enn 90%, med høy presisjon ±0,03. Med berøringsskjerm PLC-kontroll, enkel betjening, mer hommisering.
1. Bruk: den brukes til isolering av kabel med PVC, LDPE, NYLON, TPU.
2. Produksjonslinje består av: pay off, hovedmaskin, hovedskap, fast trau, trekkraft, take-up.
3. Valgfrie deler: larve, glitrende maskin, diametertestende lasermåler, LSZH-skrue, portaltype oppsamling og lønn, endeakseltype take-up og pay-off.
| Type | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| Skruedia.(mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| Skrue L/D-forhold | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| Ekstruderingskapasitet (kg/t) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| Ekstruderingskapasitet (kg/t) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| Ekstruderingskapasitet(kg/t) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| Hovedmotorkraft | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| Total kraft | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| Ferdig dia.(mm) | 0,2-1 | 0,4-3 | 0,8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| Utbetalingsspolestørrelse (mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| Pay-off Power | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5,5/7,5 | 7,5/11 |
| Haul-off Unit Type | Capastan | Capastan | Capastan | Capastan | Capastan | Capastan Caterpillar | Capastan Caterpillar |
| Haul-off Unit Power | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| Akkumulatorlengde (m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Spolestørrelse (mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| Opptakskraft | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| Linjehastighet (m/min) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| Dimensjon (m) (L*B*H) | 20*1,5*2,1 | 20*1,6*2,1 | 20*1,7*2,1 | 20*2,5*2,1 | 25*2,5*2,1 | 25*3,2*2,1 | 30*3,6*2,1 |
| Vekt (T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |

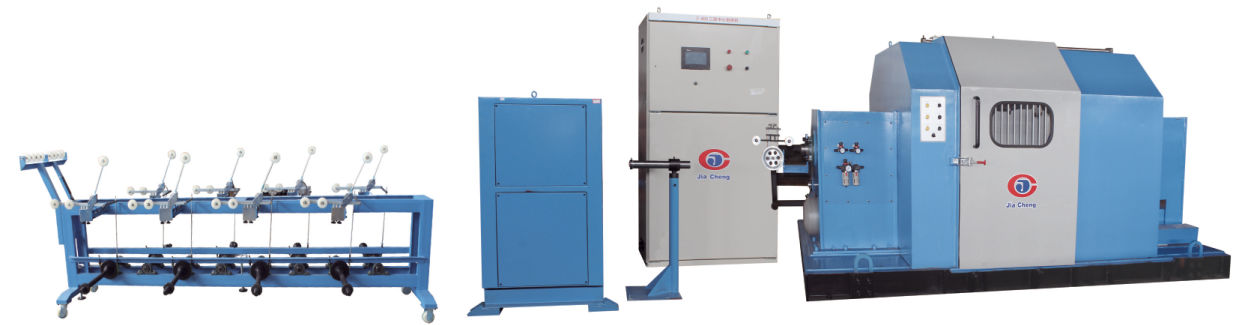

(5)JCJX-1000Cantilever Single Twist Machine
Den passer for alle typer datakabler, kommunikasjonskabler, spesialkabler vridd, samtidig fullført senterinnpakning og sideinnpakning.
| Modell | JCJX-630 | JCJX-800 | JCJX-1000 | JCJX-1250 |
| Utbetalingsspolens diameter (mm) | Φ400-Φ500-Φ630 |
| Opprullingsspolens diameter (mm) | Φ630 | Φ800 | Φ1000 | Φ1250 |
| Gjeldende ledningsdia.(mm) | Φ0,6-3,0 | Φ1,0-5,0 |
| Hovedmotoreffekt (kw) | 11 | 15 | 15 | 20 |
| Maks. lay-up dia.(mm) | Φ15 | Φ20 | Φ25 | Φ30 |
| Vridningsstigning (mm) | 20-200 | 30-300 | 30-350 | 30-350 |
| Antall rotering(r/min) | 1000 | 800 | 600 | 550 |
| Ta opp spenning | Pneumatisk spenning |
| Traverserende stil | Trinnløs regulering, i henhold til spolens rotasjonshastighet og frem- og tilbakegående bevegelse |
| Traverseringsavstand (mm) | 2-12 | 3-20 | 3-30 | 3-30 |
| Vridningsretning | S eller Z Direction free designation |
| Innpakningstype | Senter wire-innpakning eller sideinnpakning |
(6) JCJX-90 ekstrudermaskin
Bruksområde: gjelder for produksjon av PVC-isolert kabel, gi en beskyttende kappe for 2-5 kjerner kabel og 2 * 1,5 mm2 flat ledning
| Type | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| Skruedia.(mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| Skrue L/D-forhold | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| Ekstruderingskapasitet (kg/t) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| Ekstruderingskapasitet (kg/t) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| Ekstruderingskapasitet(kg/t) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| Hovedmotorkraft | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| Total kraft | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| Ferdig dia.(mm) | 0,2-1 | 0,4-3 | 0,8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| Utbetalingsspolestørrelse (mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| Pay-off Power | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5,5/7,5 | 7,5/11 |
| Haul-off Unit Type | Capastan | Capastan | Capastan | Capastan | Capastan | Capastan Caterpillar | Capastan Caterpillar |
| Haul-off Unit Power | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| Akkumulatorlengde (m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Spolestørrelse (mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| Opptakskraft | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| Linjehastighet (m/min) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| Dimensjon (m) (L*B*H) | 20*1,5*2,1 | 20*1,6*2,1 | 20*1,7*2,1 | 20*2,5*2,1 | 25*2,5*2,1 | 25*3,2*2,1 | 30*3,6*2,1 |
| Vekt (T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |
