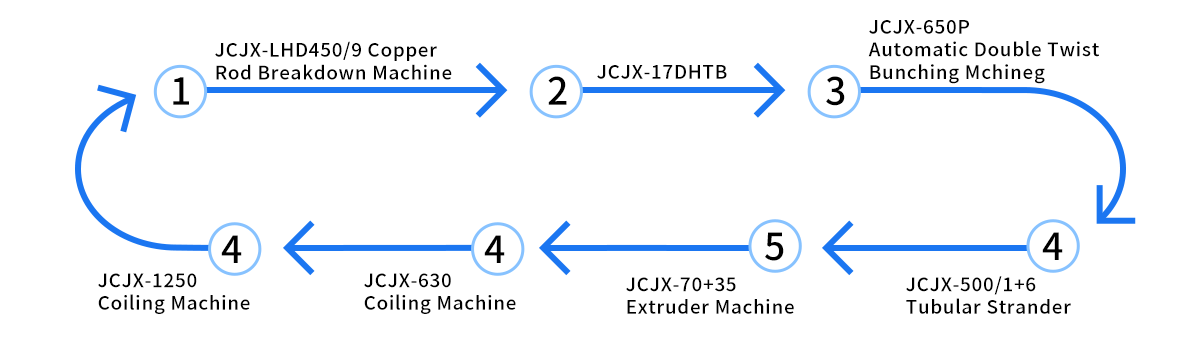

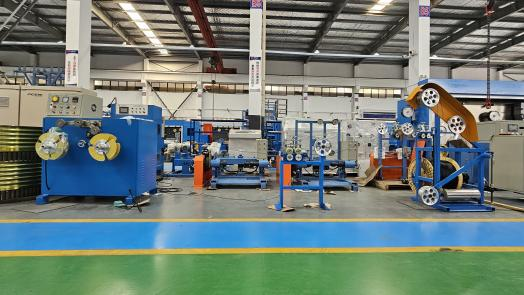

Det er totalt syv produksjonslinjer som vist i følgende figur:
1. JCJX-LHD450/9 Kobberstang sammenbruddsmaskin
2. JCJX-17DHTB
3. JCJX-650P automatisk dobbel vri-bunkemaskin
4. JCJX-500/1 6 rørformet strander
5. JCJX-70 35 Ekstrudermaskin
6. JCJX-630 kveilmaskin
7. JCJX-1250 kveilmaskin

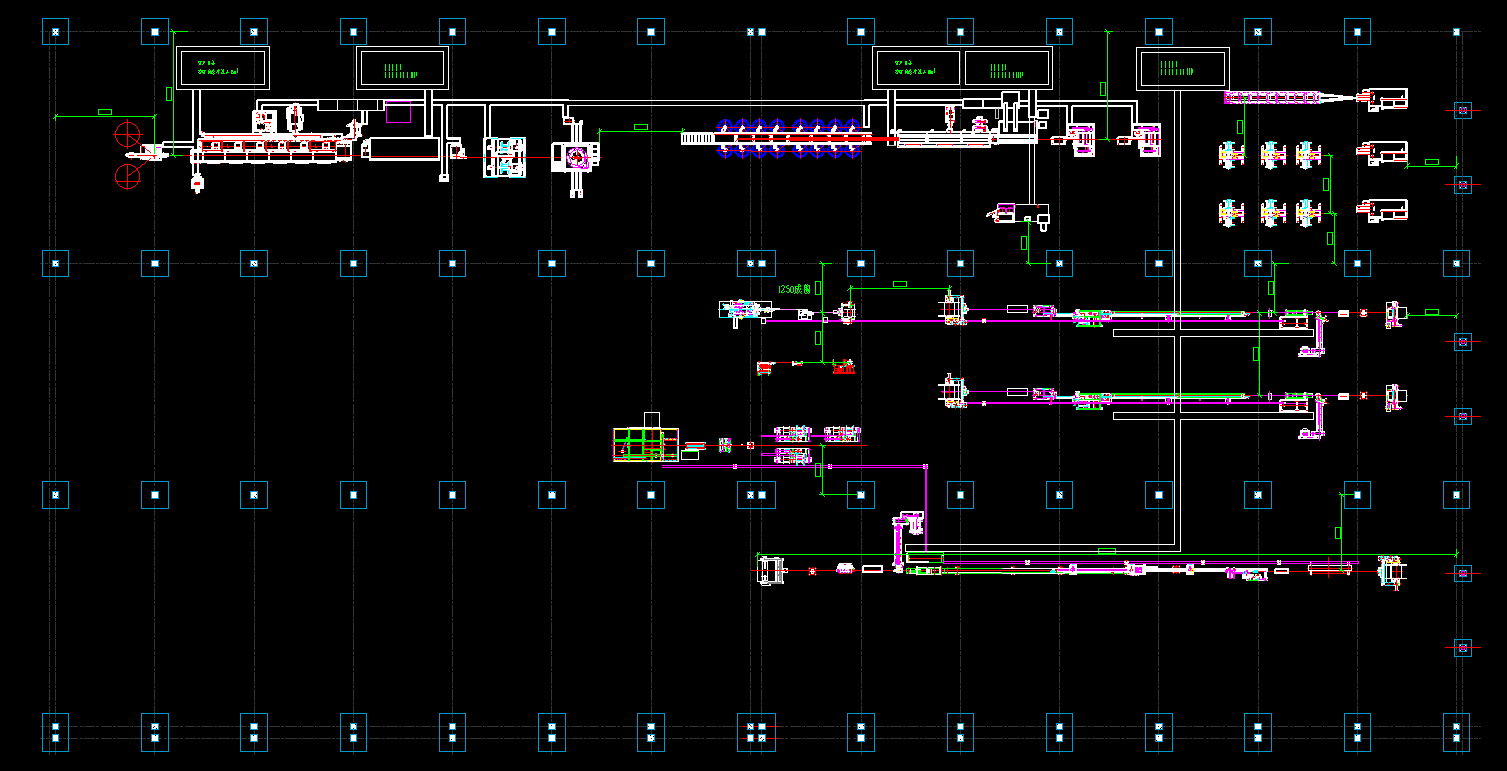

Kunde fabrikkplanleggingstegninger

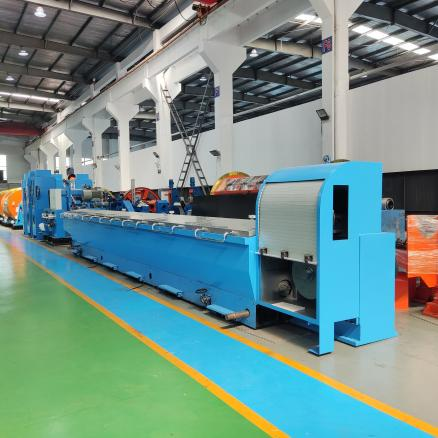

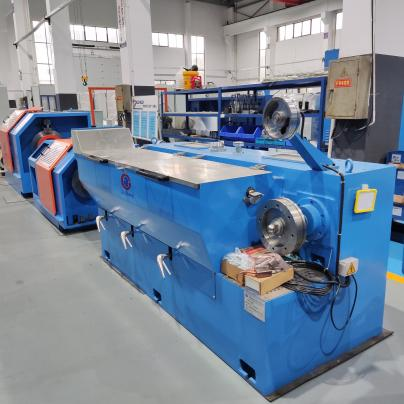

JCJX-LHD450/9
LHT450 Copper Rod Breakdown Machine er et tegneutstyr som trekker kobbertråd med en diameter på 8 mm til 1,2 mm-4,0 mm. Den har et girkassehus i jernstøpt, fungerer med lavt støynivå og er belagt med wolframkarbid på overflaten.
Maksimal innløpsdiameter: Φ 8mm
Utgangsdiameter: Φ 1,2 mm~ Φ 4,0 mm, Φ 1,5 mm~ Φ 4,0 mm, Φ 2,1 mm~ Φ 4,0 mm.
| Maskintype | LHT450/13 | LHT450/11 | LHT450/9 |
| Maks. innløpsdia.(mm) | φ8 | φ8 | φ8 |
| Utløpsdia.(mm) | φ1,2-4,0 | φ1,5-4,0 | φ2,1-4,0 |
| Max.Die No. | 13 | 11 | 9 |
| Maks. linjehastighet (m/s) | 25 | 22 | 20 |
| Kroppsstruktur | Strykt støp |
| Transmisjonstype | Med høypresisjonsslipeutstyr |
| Fix speed capstan Dia. (mm) | Fix speed capstan Dia. (mm) |
| Tegning capstan | φ450 |
| Hovedmotoreffekt (KW) | Belagt med wolfram |
| Fix speed capstan motor (KW) | 280 |
| Smøretype | 75 |
| Smøretype | Fordypning |
| Tilleggsutstyr | 1. 450T kontinuerlig glødeenhet 2. Dobbel rake-up 3. Spole 4、WS-1000 take-up |
JCJX-17DHTB
Tegnehastigheten er mellom høyhastighets og lavhastighets trådtrekkemaskiner. Den er utstyrt med en kontinuerlig glødeanordning, som kan utføre online varmebehandling på ledningen under tegneprosessen for å fjerne arbeidsherding og gjenopprette plastisiteten til metallet.
1. Dobbel inverter automatisk spenningskontrollsystem.
2. Unify 250 støpejern hovedramme, presisjonsmaskineri, ingen støt.
3. Capstan behandlet med slitesterk wolfram.
4. Egnet for en kontinuerlig gløder, opptagningsmaskin med og uten aksel, og en kveilmaskin.
| Maskintype | 280/13DH | 300/9DH | 250/17DH | 260/17D |
| Maks. Innløpsdia.(mm) | Φ3.5 |
| Utløpsdia.(mm) | Φ0,65-2,80 | Φ1,2-2,8 | Φ0,4-1,6 | Φ0,4-1,2 |
| Maks. Die nr. | 13 | 9 | 17 | 17 |
| Maks. Linjehastighet (m/min) | 2000 | 1200 | 1800 | 1200 |
| Kroppsstruktur | strøkne støpe | | | |
| Maskinens glideforhold | 20 % | 18 % | 20 % | 18 % |
| Overføringstype | 280 | 300 | 250 | 260 |
| Fast hastighet Capstan Dia. (mm) | Med høypresisjonsslipeutstyr | Med kjede |
| Opptaksmotoreffekt (KW) | 11(15) | 11 |
| Smøretype | Full nedsenking | Spray type |
| Spolestørrelse (mm) | Φ500/Φ630 (boringen er Φ127 mm) eller endret etter krav |
| Valgfritt utstyr | 1. Kontinuerlig glødeanordning 2. Coiler |
| Online kontinuerlig glødingsenhet |
| Type | 350T | 250T/B | 250T/A |
| Maskinstruktur | Horisontalt | Vertikal | Vertikal |
| Glødehjul Dia.(mm) | Φ350 | Φ250 | Φ250 |
| Dia. glødetråd (mm) | Φ0,8-Φ2,8 | Φ0,6-Φ2,2 | Φ0,4-Φ1,6 |
| Glødebeskyttelsestype | Damp eller nitrogen |
| Utglødningsspenning | 0-65V(DC) | 0-60V(DC) |
| Glødestrøm | 0-2500A(DC) | 0-(2000A,1500A,1200A)(DC) |

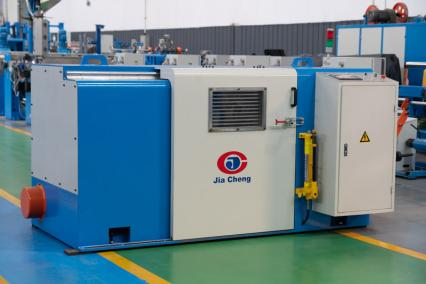

JCJX-650P automatisk dobbel vri buntemaskin
Den er tilpasset til å tvinne den nakne kobbertråden, den tinnbelagte tråden og den lakkerte tråden, som er mer enn 7 tråder. Den magnetiske bremsen, som bremser automatisk når ledningen ryker, bruker en magnetisk pulverclutch. (PLC-kontrollutgang).
1. Transducer adopterer INOVANCE-merket, lagrene er importerte merker.
2. Motoren adopterer det nasjonale førsteklasses merket
3. Lavspenning av og på, brems ta i bruk toppkvalitetsmerket i inn- og utland.
| Maskintype | JCJX-300P | JCJX-500P | JCJX-500PB |
| Bruk | For bunting av 7 bare kobber, fortinnet tråd, emaljert tråd |
| Kontroll Type | PLC HMI Inverter kontroll |
| Vridningsseksjonsareal (mm2) | 0,035-0,45 | 0,05-2,50 | 0,05-4,00 |
| Kobbertråd Dia.(mm) | Φ0,05-Φ0,25 | Φ0,10-Φ0,45 | Φ0,10-Φ0,52 |
| Vridningsstigning (mm) | 2.00-17.17 | 6.30-50.40 | 6.30-80.5 |
| Vridningsretning | S eller Z |
| Ta opp spenning | Spenning Styres av magnetisk clutch |
| Maks hovedakselhastighet (r/min) | 3000 | 3000 | 2500 |
| Traverserende Type | Tverr og avstand kan justeres ved å bære tverrgående |
| Lagersmøring | Smørenippel med høytemperaturolje | Tynn oljesmøring, sirkulasjonskjøling |
| Spole lasting og lossing Type | Hydraulisk type |
| Maks. Bobbin Dia. | Φ300 | Φ500 | Φ500 |
| Autostoppenhet | Automatisk stopp mens du når innstilt lengde, og ledningen ødelagt innvendig og utvendig |
| Bremse | Magnetisk brems |
| Motoreffekt (kw) | 4 | 5.5 | 5.5 |
| Hovedaksel senterhøyde (mm) | 630 | 700 | 700 |

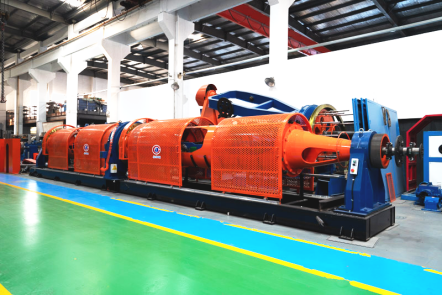

JCJX-500/1 6 rørformet strander
Maskinen brukes til å lage kobbertråd, stålkjernetråd av aluminium og ståltau. Den kan også brukes til strandtråd av ståltråd og isolert ledning.
I henhold til forskjellige modeller kan den maksimale vridningsytre diameteren velges: 12 mm og 15m I henhold til forskjellige modeller er intervallet for vridningsstigning 20~181, 20~331, 36~274
1. Betjen praktisk, PLC HMI inverterkontroll.
2. Lave kostnader og høy effektivitet.
3. Høy hastighet, høy kapasitet.
4. Denne maskinen brukes til å lage kobbertråd, stålkjernetråd av aluminium og ståltau. Den kan også brukes til strengtrådet ståltråd og isolert ledning.
| Maskintype | 400 type | 500 type | 630 type |
| Enkel kobbertråddiameter | Ø1,0-2,5mm | Ø 1,3-4,5mm |
| Enkel ståltråddiameter | Ø1,5-3,0 | Ø1,3-3,5mm |
| Enkel aluminiumtråddiameter | Ø1,5-4,0mm | Ø1,8-5mm |
| Maks strandet dia. | 12mm | 15 mm |
| Rekkevidde | 20-181 mm | 20-331 mm | 36-274 mm |
| Rørrotasjonshastighet | 700r/min | Stort lager type 600r/min | Stort lager type 500r/min |
| Støttehjul 500r/min | Støttehjul 350r/min |
| Trekkhjul dia | Ø800 400 mm | Ø1250mm | Ø1250mm |
| Pay-off spole innsiden av strander | 400mm | 500 mm | 630 mm |
| Spolestørrelse | PN800-1250mm | PN800-1600mm | PN1200-2000mm |

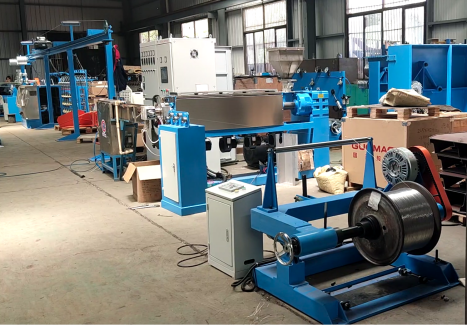

JCJX-70 35 ekstrudermaskin
Nøyaktig utforming av skruen, holdbar, ikke-slim, tar ikke av krom, endre farge raskt, med høy kapasitet, høy kvalitet, konsentrisiteten til ledningen er mer enn 90%, med høy presisjon ±0,03. Med berøringsskjerm PLC-kontroll, enkel betjening, mer hommisering.
1. Bruk: den brukes til isolering av kabel med PVC, LDPE, NYLON, TPU.
2. Produksjonslinje består av: pay off, hovedmaskin, hovedskap, fast trau, trekkraft, take-up.
3. Valgfrie deler: larve, glitrende maskin, diametertestende lasermåler, LSZH-skrue, portaltype oppsamling og lønn, endeakseltype take-up og pay-off.
| Type | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| Skruedia.(mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| Skrue L/D-forhold | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| Ekstruderingskapasitet (kg/t) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| Ekstruderingskapasitet (kg/t) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| Ekstruderingskapasitet (kg/t) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| Hovedmotorkraft | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| Total kraft | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| Ferdig dia.(mm) | 0,2-1 | 0,4-3 | 0,8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| Utbetalingsspolestørrelse (mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| Pay-off Kraft | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5,5/7,5 | 7,5/11 |
| Haul-off Unit Type | Capastan | Capastan | Capastan | Capastan | Capastan | Capastan Caterpillar | Capastan Caterpillar |
| Haul-off Unit Power | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| Akkumulatorlengde (m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Spolestørrelse (mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| Opptakskraft | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| Linjehastighet (m/min) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| Dimensjon (m) (L*B*H) | 20*1,5*2,1 | 20*1,6*2,1 | 20*1,7*2,1 | 20*2,5*2,1 | 25*2,5*2,1 | 25*3,2*2,1 | 30*3,6*2,1 |
| Vekt (T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |
JCJX-630/1250 kveilmaskin
Den brukes hovedsakelig til å rulle lange ruller med ledninger eller kabler til spoler for å lette etterfølgende pakking, transport og bruk.
Funksjon:
1. Den automatiske spenningen kan kontrollere utbetalingsenheten, ledningene er plassert på spolen.;
2. Ved å ta i bruk automatisk utbetalingssett, er utbetalingsledningen i orden.
3. Høy effektivitet, generelt, produsere 700 på 8 timer, løft tre ganger.
| Modell | Φ630 mm | Φ1250 mm | Φ1250-Φ1600mm |
| Gjeldende ledningsrekkevidde | 0,5-6mm2 | 10-70mm2 | 10-240mm2 |
| Gjennomgående spenning | Automatisk |
| Hovedmotorhastighet | 0-600 r/min | 0-300 r/min | 0-300 r/min |
| Laster inn spoletype | Spak-type | Elektrisk type | Elektrisk type |
| Pay-off-smekkemodell | Φ400-630 mm | Φ800-1250 mm | Φ1000-1600mm |
| Trykk på modell | Utvendig Dia .≤320 mm Indre Dia. 120 mm Bredde 30-100 mm | Utvendig Dia.≤600 mm Indre Dia. 200300 mm Bredde 60-150 mm 150-200 mm | 50-250 |
| Power | 2,2kw | 3kw | 4kw |
| Måler-tellerstruktur | Type hjultrykk | Dobbelthjulstype med lufttrykk | Dobbelthjul type med lufttrykk |
| Induksjonstype/ Målenøyaktighet | Roterende koder/0,5 % | Roterende koder/0,5 % | Roterende koder/0,5 % |
