Det er totalt fire produksjonslinjer, og detaljene er som følger:
1. JCJX-65 silisiumekstruder Ekstrudering av kjernetråd
2. JCJX-1000 Cantilever Single Twist Machine Tvinning av kjernetråd
3. JCJX-80 ekstruder Ekstrudering av kappe
4. JCJX-1250 kveilmaskin Kveiling

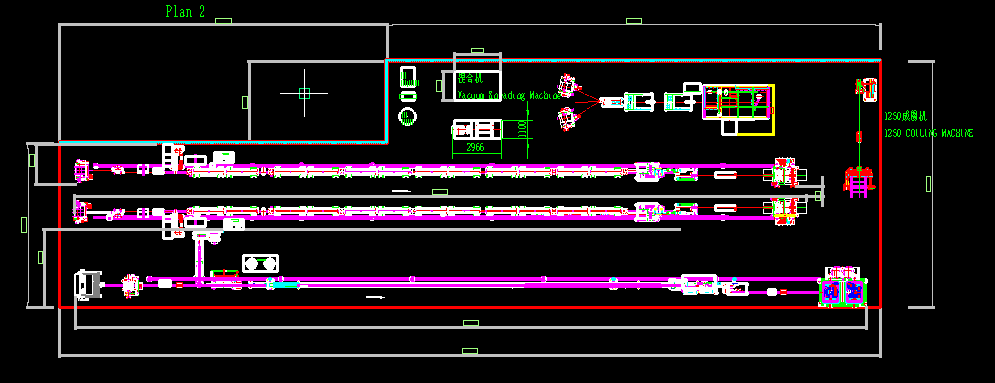

Kunde fabrikkplanleggingstegninger
Jiangsu Jiacheng Technology Co., Ltd. har vært forpliktet til utviklingen av kabelproduksjonsutstyrsindustrien siden etableringen i 1990. Vi er et profesjonelt selskap som produserer ulike typer lednings- og kabelproduksjonsutstyr som trådtrekkemaskiner, vridningsmaskiner, ekstrudermaskiner, kveil- og pakkemaskiner, tinnings- og tilknyttede trådmaskiner og tilknyttede wire kabelfremstillingsmaskin.

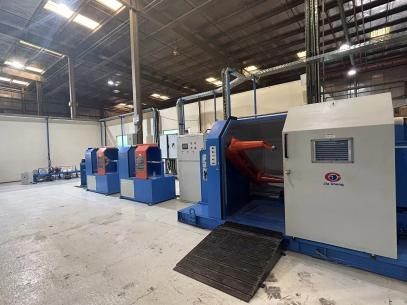

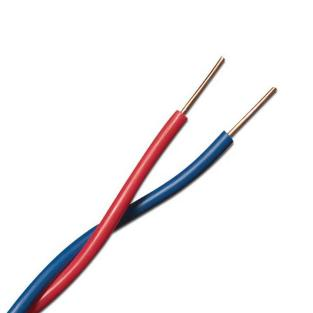

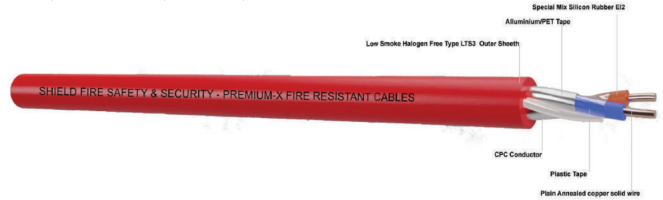

Nylig oppnådde selskapet vårt en samarbeidsavtale med en kunde i De forente arabiske emirater og leverte en komplett plan for produksjon av en 2-kjerners 1,5-2,5 kvadratmeter brannsikker kabelproduksjonslinje. Under akseptprosessen anerkjente kunden vårt firmas mekaniske ytelse, kvalitet og ulike ettersalgstjenester, og ser frem til videre samarbeid med Jiacheng Technology i fremtiden.

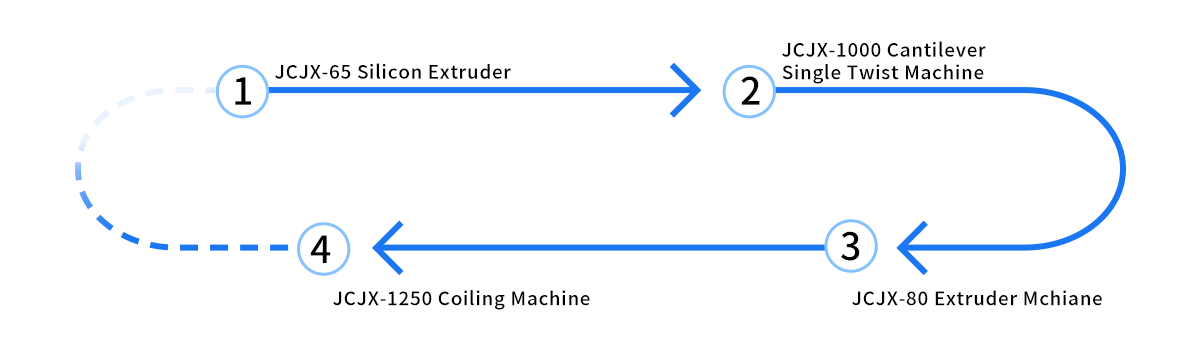

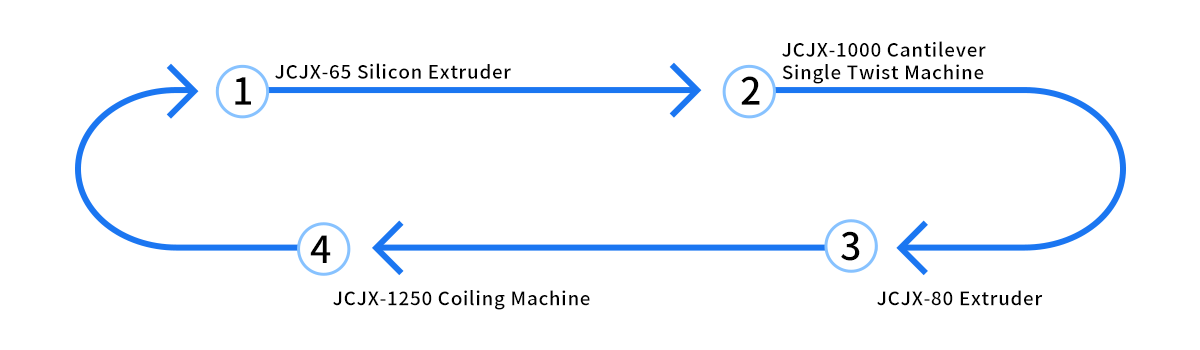

Produksjonslinjeprosess:
Hele planleggingen

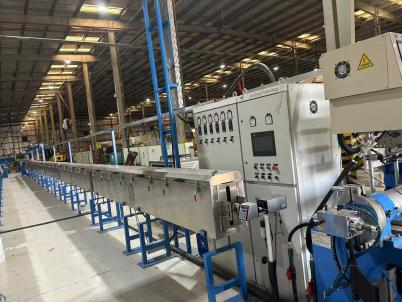

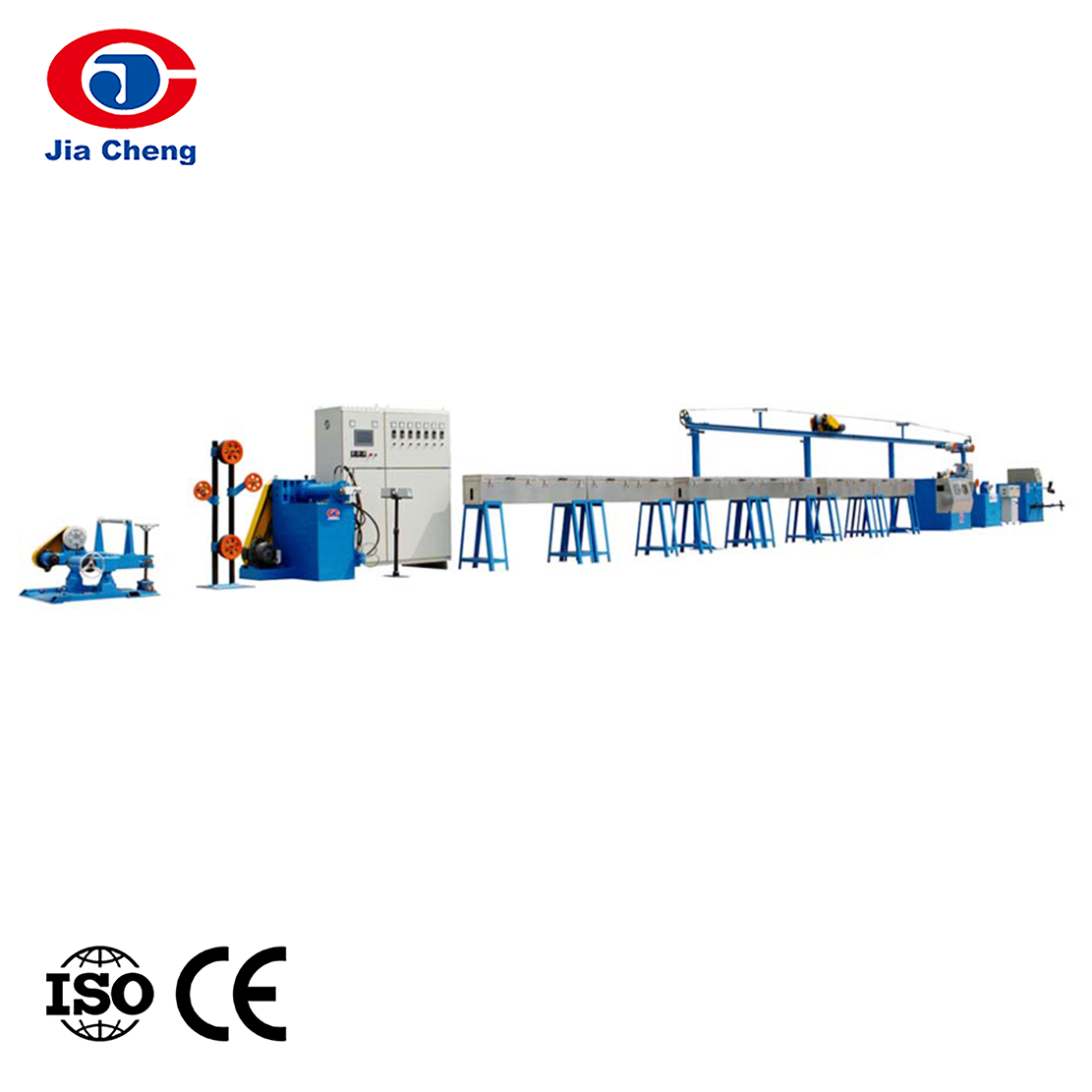

JCJX-65 silisiumekstruder
Gjelder alle typer høytemperatur silikongummikabel og høytemperaturhylster.
1. PLC berøringsskjermkontroll, justering og overvåking av parameter for hele produksjonslinjen.
2. Silikongummi brukt skrue og tønne, krysshode og dyser for å forhindre indre vulkanisering.
3. Silikongummi brukt for å unngå justering av dysehodet, vannkjølingssystem automatisk kontroll eller manuell kontroll.
4. Med tilbakemeldingssystem for presisjonstesting for å sikre nøyaktig tråddiameter for å redusere kostnadene.
| Modellll | JCJX-45 | JCJX-70 | JCJX-90 | JCJX-120 |
| Hovedmaskineffekt (kw) | 11 | 22 | 37 | 45 |
| Ekstruderingskapasitet (kg/t) | 30 | 80 | 135 | 260 |
| Skrue diameter (mm) | φ45 | Φ70 | φ90 | φ120 |
| Skrue L/D-forhold | 12:1 | 14:1 | 14:1 | 14:1 |
| Utbetalt spolestørrelse (mm) | φ300-400 | Φ400-630 | φ400-630 | φ1000-1200 |
| Lederstørrelser (mm) | φ0,2-3,0 | Φ1,5-6,0 | φ2,1-10 | φ5,0-15 |
| Ferdige kabelstørrelser (mm) | φ0,8-5,0 | Φ1,8-8,0 | φ3,0-12 | φ8,0-20 |
| Vulkaniseringstankens lengde (m) | 12 | 16 | 24 | 24 |
| Varmekraft | Seksjon 36kw | Seksjon 48kw | Seksjon 72kw | Seksjon 84kw |
| Trekkmotor (kw) | 2.2 | 4 | 7.5 | 11 |
| Produksjonshastighet (m/min) | 10-200 | 10-200 | 4-40 | 4-40 |
| Størrelser på opprullingsspolen (mm) | Φ400-500 | Φ400-630 | φ1250-1600 | φ1250-2000 |
JCJX-1000 Cantilever Single Twist Machine
Den er vant til alle typer kabel og innpakning, og også vant til alle typer myke ledere og datamaskinkabel, ruber-kabelkontrollkabel som KVVRP, KVVR, RVV, KVV.
1) Mer stabilitet, høy produksjonseffektivitet, lav støy og enkel å betjene.
2) Den kan vri både kabel og kobbertråd.
3) Vri og pakke samtidig.
| Modellll | JCJX-630 | JCJX-800 | JCJX-1000 | JCJX-1250 |
| Utbetalingsspolens diameter (mm) | Φ400-Φ500-Φ630 |
| Opprullingsspolens diameter (mm) | Φ630 | Φ800 | Φ1000 | Φ1250 |
| Gjeldende ledningsdia.(mm) | Φ0,6-3,0 | Φ1,0-5,0 |
| Hovedmotoreffekt (kw) | 11 | 15 | 15 | 20 |
| Maks. lay-up dia.(mm) | Φ15 | Φ20 | Φ25 | Φ30 |
| Vridningsstigning (mm) | 20-200 | 30-300 | 30-350 | 30-350 |
| Antall rotering(r/min) | 1000 | 800 | 600 | 550 |
| Ta opp spenning | Pneumatisk spenning |
| Traverserende stil | Trinnløs regulering, i henhold til spolens rotasjonshastighet og frem- og tilbakegående bevegelse |
| Traverseringsavstand (mm) | 2-12 | 3-20 | 3-30 | 3-30 |
| Vridningsretning | S- eller Z-retningsfri betegnelse |
| Innpakningstype | Senter wire-innpakning eller sideinnpakning |

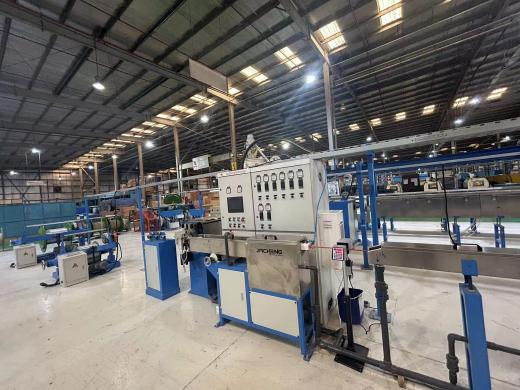

JCJX-80 ekstruder
Den brukes til isolering av ledning og kabel med PVC, LDPE, NYLON, TPU. Det kan også være utstyr med trippel co-ekstrudering krysshode og dobbelt lag.
1. Produksjonslinje består av: pay off, hovedmaskin, hovedskap, fast trau, bevegelig trau, akkumulator, trekkraft, take-up, gnisttester.
2. Valgfrie deler: aktiv betaling, forvarmer, pulvermaskin, diametertestende lasermåler, LSZH-skrue, enkelt- og dobbelspoleopptagningsmaskin, kveil- og pakkemaskin.
3. Funksjon: presis utforming av skruen, holdbar, ikke-slim, ikke ta av krom, endre farge raskt, med høy kapasitet, høy kvalitet, konsentrisiteten til ledningen er mer enn 90%, med høy presisjon ±0,03. Med berøringsskjerm PLC-kontroll, enkel betjening, mer hommisering.
| Type | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| Skruedia.(mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| Skrue L/D-forhold | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| Ekstruderingskapasitet (kg/t) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| Ekstruderingskapasitet (kg/t) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| Ekstruderingskapasitet (kg/t) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| Hovedmotorkraft | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| Total kraft | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| Ferdig dia.(mm) | 0,2-1 | 0,4-3 | 0,8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| Utbetalingsspolestørrelse (mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| Pay-off Kraft | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5,5/7,5 | 7,5/11 |
| Haul-off Unit Type | Capastan | Capastan | Capastan | Capastan | Capastan | Capastan Caterpillar | Capastan Caterpillar |
| Haul-off Unit Power | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| Akkumulatorlengde (m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Spolestørrelse (mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| Opptakskraft | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| Linjehastighet (m/min) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| Dimensjon (m) (L*B*H) | 20*1,5*2,1 | 20*1,6*2,1 | 20*1,7*2,1 | 20*2,5*2,1 | 25*2,5*2,1 | 25*3,2*2,1 | 30*3,6*2,1 |
| Vekt (T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |

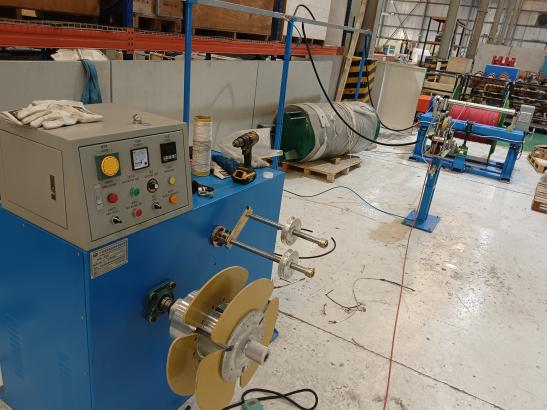

JCJX-1250 kveilmaskin
Den brukes hovedsakelig til å rulle lange ruller med ledninger eller kabler til spoler for å lette etterfølgende pakking, transport og bruk.
Funksjon:
1. Den automatiske spenningen kan kontrollere utbetalingsenheten, ledningene er plassert på spolen.;
2. Ved å ta i bruk automatisk utbetalingssett, er utbetalingsledningen i orden.
3. Høy effektivitet gir generelt 700 på 8 timer, løft tre ganger.
| Modellll | Φ630 mm | Φ1250 mm | Φ1250-Φ1600mm |
| Gjeldende ledningsrekkevidde | 0,5-6mm2 | 10-70mm2 | 10-240mm2 |
| Gjennomgående spenning | Automatisk |
| Hovedmotorhastighet | 0-600 r/min | 0-300 r/min | 0-300 r/min |
| Laster inn spoletype | Spak-type | Elektrisk type | Elektrisk type |
| Pay-off-smekkemodell | Φ400-630 mm | Φ800-1250 mm | Φ1000-1600mm |
| Trykk på modell | Utvendig Dia .≤320 mm Indre Dia. 120 mm Bredde 30-100 mm | Utvendig Dia.≤600 mm Indre Dia. 200300 mm Bredde 60-150 mm 150-200 mm | 50-250 |
| Power | 2,2kw | 3kw | 4kw |
| Måler-tellerstruktur | Type hjultrykk | Dobbelthjulstype med lufttrykk | Dobbelthjul type med lufttrykk |
| Induksjonstype/ Målenøyaktighet | Roterende koder/0,5 % | Roterende koder/0,5 % | Roterende koder/0,5 % |
